铸铁划线方箱使用方法详细说明

铸铁划线方箱使用方法详细说明

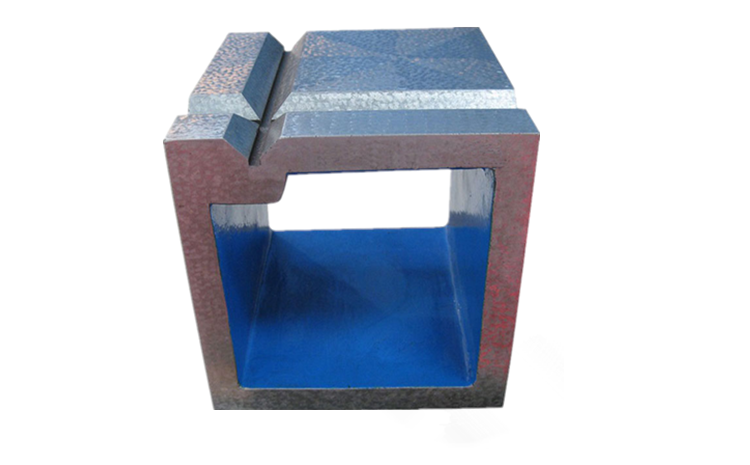

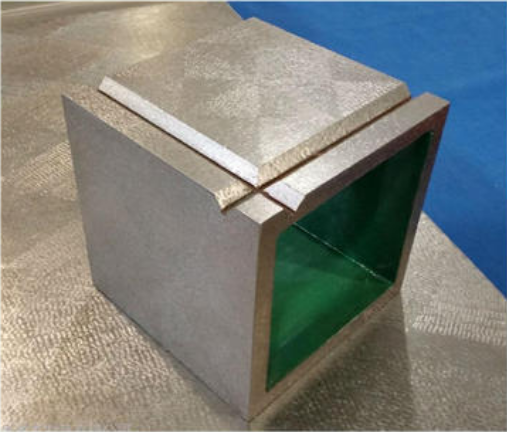

   铸铁划线方箱是针对特殊形状的加工件进行划线使用的一种专业划线辅助产品。由于使用用途比较多，所以会成为机械加工车间必备的一款产品。

   其实能发挥出划线方箱重要功能的是对圆柱形或椭圆形加工件基础划线操作，由于圆形或者是椭圆形在需要划出基准加工线时如果不使用划线方箱直接放在划线平台上是很难对其固定的，即便是做工装进行固定也很难划出标准的基准线。

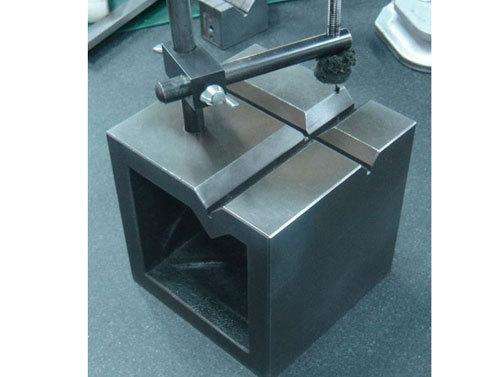

   划线方箱对于圆形或椭圆形工件基础划线有非常大的优势，下面详细介绍一下使用方法。首先根据加工件的大小选择合适尺寸的划线方箱，把需划线工件放入方箱的v型槽中，然后使用方箱支架对零件进行压紧固定。方箱支架末端连接有v型压头，能快速稳定的把圆形工件快速紧固住。由于划线方箱具有一定的高度，利用高度优势就可以完美的配合高度尺和划线盘使用。通过高度尺进行基础线定位，一般***少采用3点等位，实际根据工件尺寸大小来确定点线数量，确定好基础定位线后调整划线盘高度使之与基础定位线吻合，然后通过把几个基础定位线连接起来就完成了圆形工件或椭圆形工件的划线步骤。

   所以说划线方箱工作面必须加工的有v型槽，必须配置方箱支架，然后配合高度尺、划线盘结合划线平板才能完成工件划线工序。以上就是铸铁划线方箱使用方法详细说明，相关其它参数可咨询我公司销售人员，如果需要特殊角度划线可以参考《划线方箱可以画出弧线和90°以外的线吗？》一文。
