三维柔性焊接平台工装夹具常用附件都有哪些

   三维柔性焊接平台附件部分是工装电焊焊接的关键部分，由于近几年来，我国的三维柔性焊接平台产品研发和生产制造的制造厂迅速崛起，国内品牌越来越表明了能够取代的发展趋势，国内比较好的企业品牌产品定价在他们的35-60%上下，在技术开发服务层面更加是越来越全方位。高质量高強度三维柔性焊接平台硬度能够做到HRC52-55度。经过多年的产品研发与精益制造，在机器设备及制作工艺上早已做到了较为高的产品质量标准，在制造行业中早已塑造了优良的我国品牌知名度，在原材料挑选上很严格，Q345，高质量低合金钢、HT200铸铁，SUS304不锈钢等原材料。

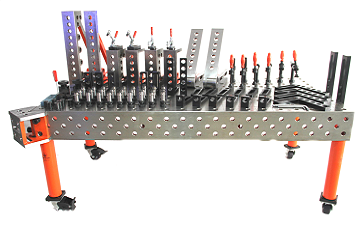

三维柔性焊接平台主体说明

1、原材料：HT200，进行中频感应炉整体化退火处理，另外自然时效时间6个月之上，清除残余应力。

2、工作面精加工后无任何气孔、砂眼、冷隔、裂纹、焊补等缺点

3、平面度做到：0.1/1000mm；工作面的侧边与上工作面的垂直度做到：0.1%mm；两侧边相互之间平行度、垂直度做到：0.1%mm。

4、平台工作面粗糙度：1.6um（工作面状况=看不清精加工痕迹）；孔的直径尺寸及精度：φ28.10±0.03mm，孔间距：100±0.03mm。

5.工作面网格线规格：100X100±0.05mm，台面边缘X、Y方向都带有毫米刻度线。

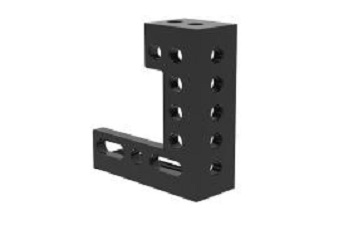

二、工装附件之支撑件（U/L型方箱、支撑角铁）说明

1、原材料：HT200，进行中频感应炉整体化退火工艺调质热处理，清除残余应力；另外自然时效长6个月之上，清除残余应力；精加工后随意工作面无气孔、砂眼、冷隔、裂纹、焊补等缺点。

2.工作面之间的形位公差精度：0.1/1000mm；精加工面粗糙度：1.6um（工作面状况=看不清精加工痕迹）；孔的直径尺寸及精度：φ28.10±0.03mm，孔间距有两种规格：分别是100±0.03mm及60±0.03mm。

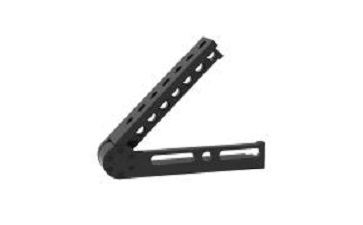

三、工装附件之精确定位件（定件角尺、精确定位平尺、平面角尺等）说明

1、原材料选用高质量45#碳钢，精加工面粗糙度：**可达1.6um无精加工刀痕；孔的直径尺寸及精度φ28mm。

2、全部精确定位件均为整体化开料精加工，无电焊焊接再次精加工状况，确保精确定位件的强度和牢固性，防撞击断裂；调质热处理，硬度≥HRC35；发黑处理防腐蚀处理。

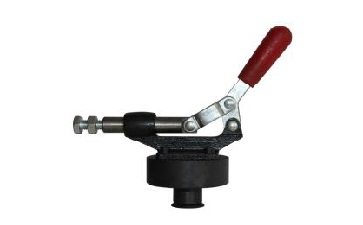

四、工装附件之压紧器（固定式压紧器、可伸缩压紧器、螺旋压紧器等）说明

1、压紧器主体杆采用高质量45#无缝管制做，调质热处理HRC28-35度；工作面发黑防腐蚀处理。

2、压紧机构压头采用分体式结构且不易脱落，成本造价低便于维护更换；环内装有防滑密封圈增加摩擦力固定更牢靠。

3、手持操作部位为胶手柄方式，手柄选用绿色环保ABS改进材料注塑成型；耐腐蚀、耐磨损、防滑。

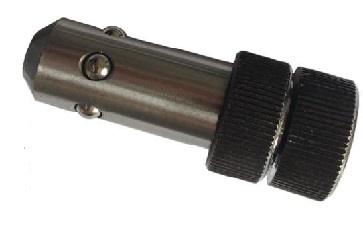

五、工装附件之快速锁紧销（快速锁紧销、沉头快速锁紧销、沉头锁紧销等）

1.快速锁紧销选用5个刚珠精准定位，以确保定位精度，锁销外形尺寸精确度为φ28h7。

2、D28系列快速锁紧销锁紧力≥1.6T；D16系列快速紧销锁紧力≥1.3T。

3、锁紧销锁紧体选用45#；调质热处理，HRC32-35度；锁紧件刚珠表面淬火处理HRC56-61。

4.锁紧体表面光洁度：1.6um，锁紧体及锁紧杆能做表面电镀硬铬处理。

5.锁紧销手持圆头部位带有网纹圆弧结构，防滑的且方便于手动紧固；锁紧销能拆下来进行维护清洁，有效的提高附件使用年限。
