铸铁平台加工t型槽尺寸布局方法

   铸铁平台工作面加工有t型槽能够说明这块平台上需要固定机械设备,t型槽尺寸则是根据需要固定的机械设备预先设计的地脚孔的尺寸进行加工的。在机械设备设计时根据设备底座尺寸设计地脚孔数量,并且孔距是要与t型槽间距尺寸相对应的,这是为了保证后期组装时能够完成匹配安装。

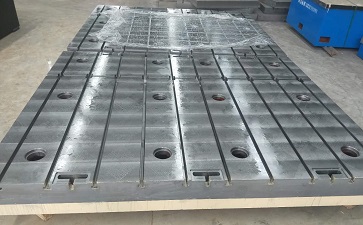

铸铁平台加工t型槽尺寸布局方法(图1)

    铸铁平台t型槽尺寸及间距都是有一定要求的,t型槽开口尺寸是根据机械标准进行设计加工,t型槽间距尺寸通常最小是100mm,50mm为一个增量单位也就是说t型槽间距为100mm、150mm、200mm、250mm、300mm,这是较为常用的t型槽间距尺寸。所以在进行机械设备底座地脚孔设计时横向或者纵向一端的孔间距必须是按这个规律进行设计。

常用t型槽尺寸布局

    但是铸铁平台t型槽尺寸间距大小是配合机械设备进行加工的,如果相关设备地脚孔不能按规律尺寸进行布局,在铸铁平台加工t型槽时要给予明确加工图纸标明t型槽间距尺寸及开口尺寸大小,这样加工出来的铸铁平台才能够匹配相关机械设备。

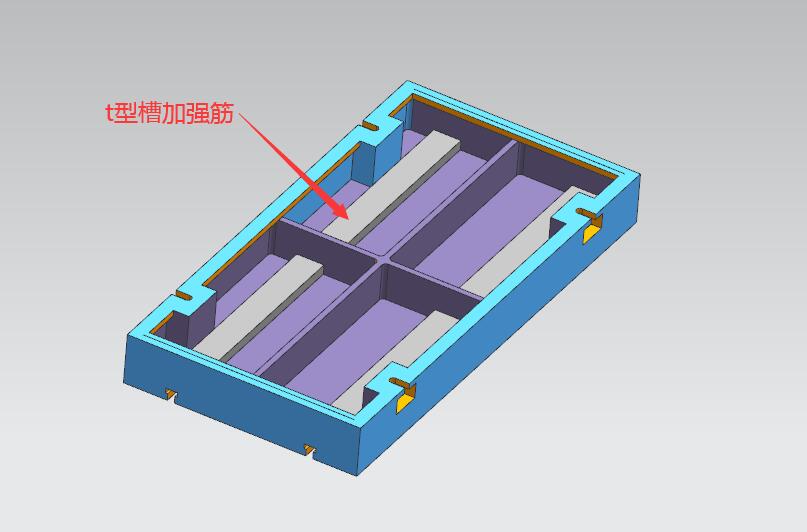

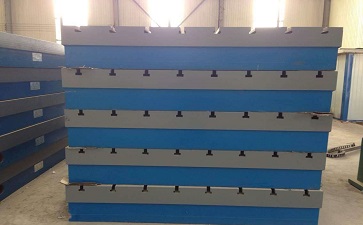

t型槽加强筋

    工作面加工有t型槽则必须提高铸铁平台工作面厚度,因为开槽后会影响整体的力学性能,降低抗拉强度,所以必须要对工作面进行加厚。如果对抗拉强度要求不高可只对t型槽底部进行加厚处理,同样也能保证铸铁平台的整体性能。

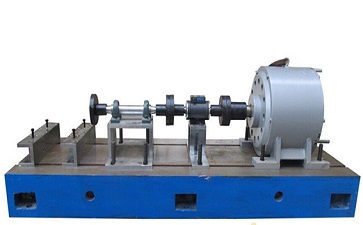

铸铁平台t型槽尺寸匹配设备

     经以上分期铸铁平台加工t型槽尺寸布局方法主要是有两种;一、按照一定间距尺寸进行均匀分布加工t型槽,这也是常用的一种布局方法。二、根据机械设备设计要求进行t型槽加工,确保t型槽间距及数量与机械设备相匹配,满足装配要求。

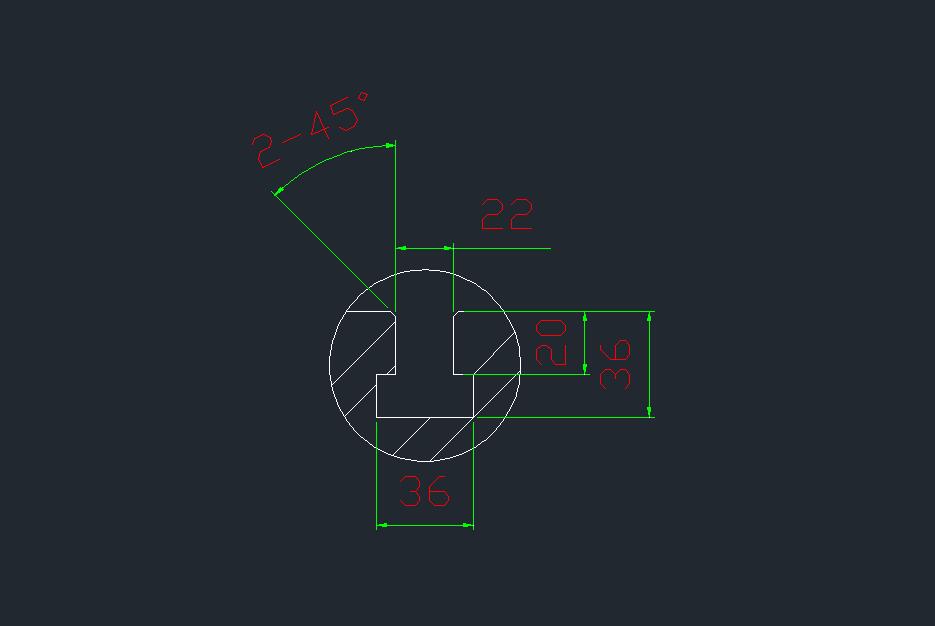

22开口t型槽尺寸

    注明:在选择t型槽开口尺寸时尽量选择常用国标尺寸,在购买标准件时也非常方便。在不影响铸铁平台强度的前提下t型槽上开口公差应+0.5mm,比如22mm开口尺寸则选择16mmt型螺栓,这样在装配时就不会受累计公差影响,能够顺畅的紧固好每个固定点。
