铸铁平台试验台技术参数详细介绍

   铸铁平台试验台技术参数详细介绍:铸铁平台主要用于机械、汽车、电机、发动机等的动态试验,铸铁平台在平面稳定性和韧性方面有较好的应用。采用T型槽和螺栓孔铸铁平台表面,可用于对实验设备进行固定。

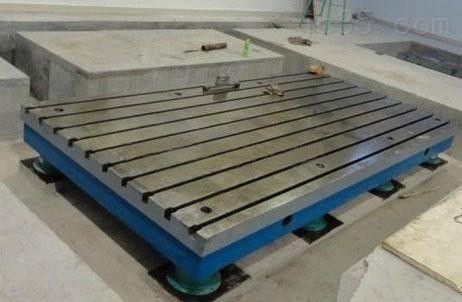

试验铸铁平台

1、试验用铸铁平台工位:试验用铸铁平台由小规格铸铁平台拼接安装而成,尺寸为36m×9m,共二组。每组铸铁平台安装后应能达到:全长范围平面度不大于1.0mm,水平度0.12mm/m,全铸铁平台范围能可靠接地。

2、单块试验用铸铁平台尺寸:长×宽×厚=4500mm×2000mm×350mm,长与宽公差取负值。

3、试验用铸铁平台材料:HT250。试验用铸铁平台铸件用化学成分S<0.12%,P<0.15%。并需孕育处理。

4、试验用铸铁平台采用M48地脚螺栓安装固紧、M36调整螺钉调平,其间距设置为横向1000mm、纵向500mm。

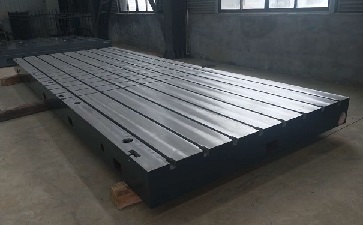

拼接试验平台

5、试验用铸铁平台为加强型,内筋厚度不小于50mm。

6、连接螺栓M36,T型槽按GB158标准制造,T型槽间距为250mm。

7、试验用铸铁平板精度严格按照标准计量检定规程执行(JB/T7974-99),试验用铸铁平台加工面粗糙度为≤6.3。试验用铸铁平台精度按3级要求加工。试验用铸铁平台图纸标注形位公差。

8、试验用铸铁平台应方便的进行二次灌浆,二次灌浆应全范围充满内腔。

9、试验用铸铁平台铸件几何形状平整规则;试验用铸铁平台整体结构合理,加强筋厚度均匀一致。

10、试验用铸铁平台铸件应进行二次时效处理,其中毛坯成型后一次人工时效处理、粗刨后一次自然时效处理,自然时效时间为4个月,保证消除内应力,长期使用不变形。

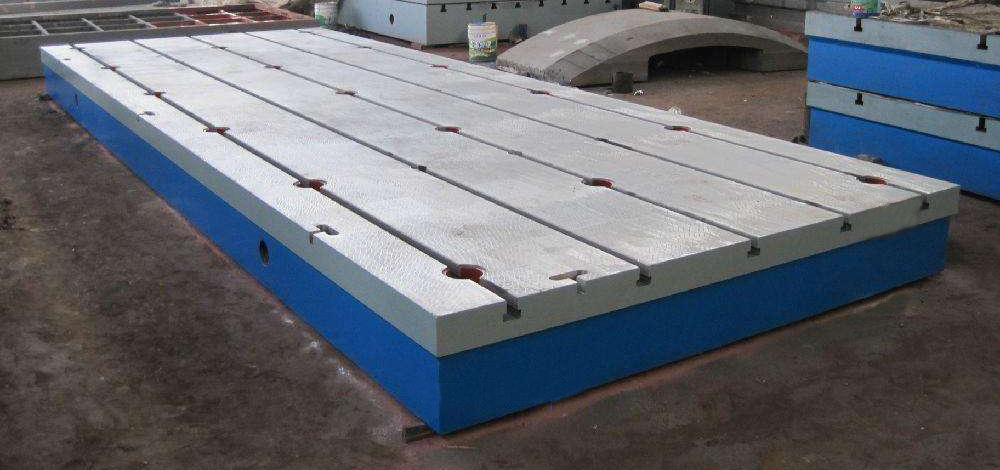

试验平台安装

11、试验用铸铁平台铸件材质HT250按GB9439规定,铸造圆角R15~20。

12、试验用铸铁平台不加工部位    型砂及毛刺,各锐边修圆,加工面涂防锈油。

13、试验用铸铁平台设有吊装孔及接地螺孔(不小于M12)。

14、重量偏差:铸铁平台在生产过程中会产生理论重量偏差,按标准要求重量误差一般不超过重量的5%,否则会影响铸铁平台的使用。
