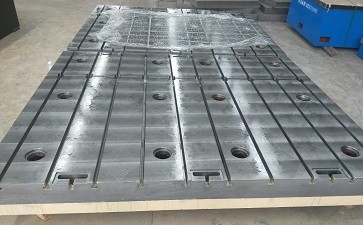

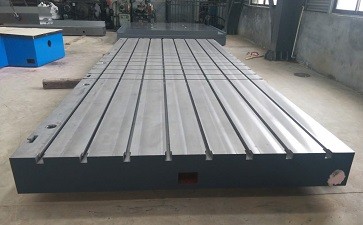

  • 拼接T型槽铸铁平台
  • 拼接T型槽铸铁平台
  • 拼接T型槽铸铁平台
拼接T型槽铸铁平台 拼接T型槽铸铁平台 拼接T型槽铸铁平台

拼接T型槽铸铁平台

   我公司主营产品有铸铁平台系列中T型槽铸铁平台有普通t型槽铸铁平台、横纵t型槽平台、异形t型槽铸铁平台、可拼接t型槽铸铁平台,拼接t型槽铸铁平台是指大型铸铁平台有多块较小尺寸的铸铁平台拼接组成。

   t型槽尺寸可根据客户需求进行定制加工,大型t型槽平台开槽尺寸范围一般在22-54铸件,通常t型槽尺寸大小是根据使用单位设备型号来决定的,比如说需要用28的螺栓把设备固定在平台上面,那就需要把开槽尺寸调整到36,才可以顺畅的用螺栓把设备紧固在平台上面。使用不同型号的螺栓需要开多大的T型槽可根据国家T型槽标准进行对比。

t型槽铸铁平台

    拼接t型槽铸铁平台设计时需要注意的事项有两点:

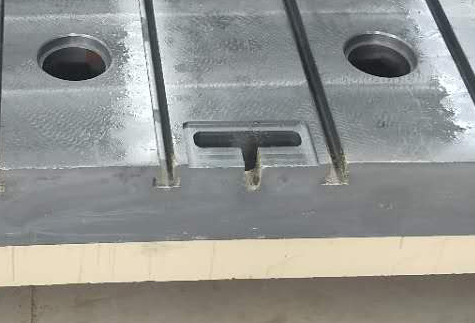

一、T型的对接也就是需要进行拼接的两块T型槽平台,在完成对接后要保证螺栓能够顺畅的通过两块平台铸件的连接处。由于拼接t型槽平台外形尺寸都比较大,是分开来进行加工的。如果拼接后误差较大就会导至螺栓不能够划过连接处,通常解决这个问题的正确做法是,把需要拼接的一端加工成U型槽,这样既能保证螺栓能够顺利的划过,也可以把此处当做退丝孔使用。

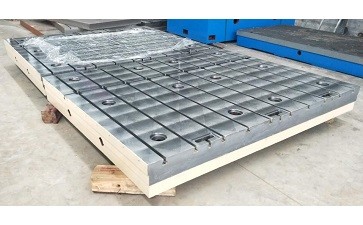

拼接t型槽平台

二、平台的拼接面,大型t型槽铸铁平台总体高度都在300mm以上,这种情况下拼接面要进行特殊设计。在不影响平台性能的前提下尽量把接触面设计的越小越好,或平台接触面略微向平台内存倾斜。这样在拼接时不会因为平台端面不垂直或基础底面水平度不够而造成的拼接裂缝。

    T型槽铸铁平台的连接是通过高强度螺栓进行紧固连接的,把整体平台大致调整到水平位置后,使用螺栓把平台连接紧固好,使铸铁平台变成一个整体平台,然后再进行精准调试,各项数据都达标后就可以进行使用了。

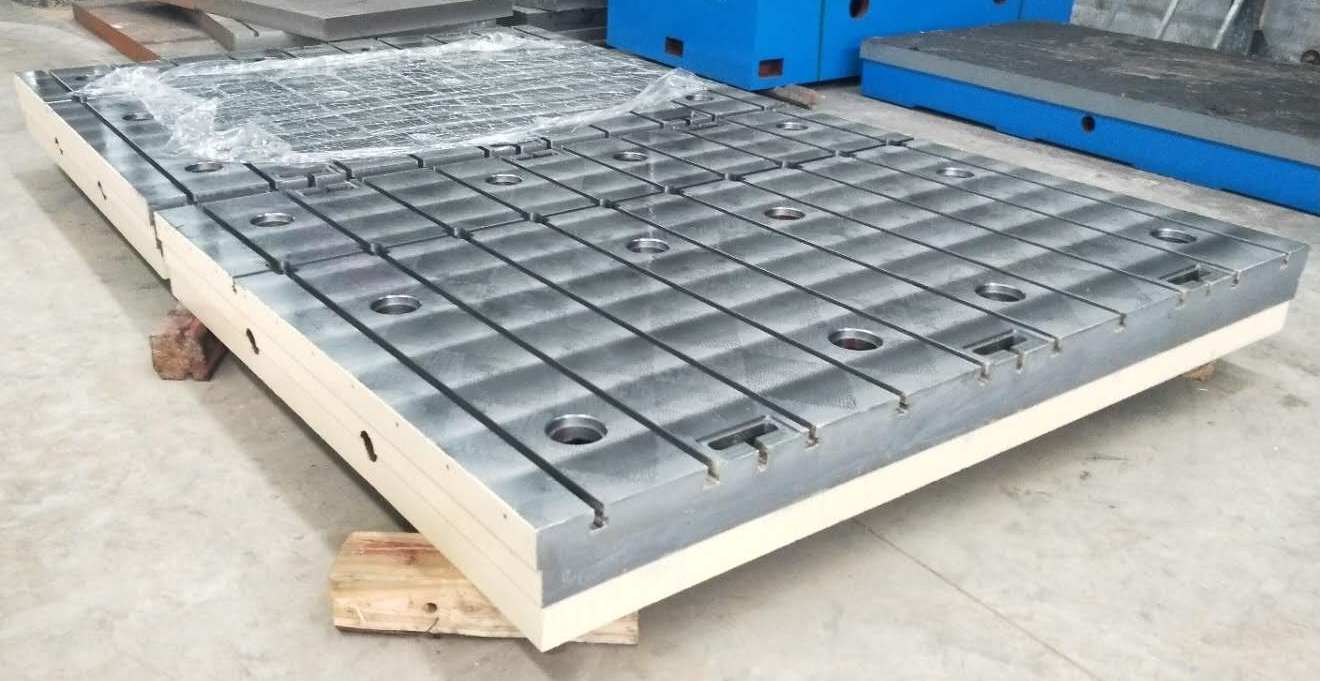

大型铸铁平台

    需要注意的是两平台之间的高强度连接螺栓是专用螺栓,在使用过程中不能因为t型槽铸铁平台已经安装调试完成就把螺栓拆除,日常使用过程中也要对连接螺栓进行保养保护,要及时清除螺栓周围的灰尘及异物防止螺栓腐蚀进水。
