平板划线需要的辅助工具有哪些

  平板划线是指在铸铁划线平板上对需要进行加工的零件进行加工基准处进行划线,避免因加工余量偏至导至的一端加工量大,一边没有加工余量而造成的加工失误现象。平板划线需要哪些辅助工具是根据加工件的类型来确定的。

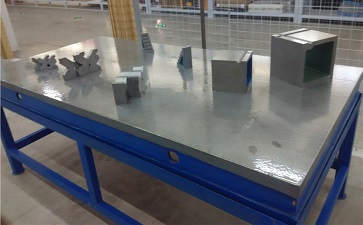

平板划线需要的辅助工具有哪些(图1)

   需要完成板划线首先必须具备的是划线平板主体设备,因为所有的划线操作都是在平板上来完成的。对于规则型长方体、正方体类加工件在进行平板划线时需要用到的工具有等高垫块或多个同型号千斤顶(用来对加工件的水平支撑)、高度尺(用来确定划线点)、划线盘(用来划出两个点之间的直线)、钢板尺(用于连接不在同一水平位置的两点之间直线)。

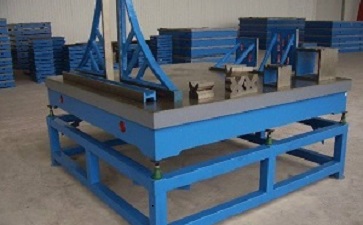

平板划线需要的辅助工具有哪些(图2)

    当圆柱形零件、棒材、管材等类零件进行平板划线时所能用到的辅助工具除基本划线工具外就要用到V型架、M型架。此类辅助工具都是成对使用,每一套V型架或M型架都是等高相同尺寸的2个或者多个组成,用来对圆柱形零件的固定及架高,防止零件滚动无法划线。

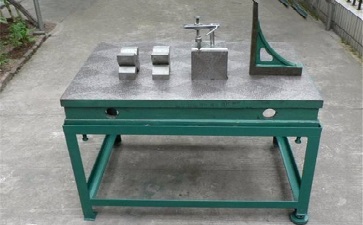

平板划线需要的辅助工具有哪些(图3)

    大型或复杂型零件进行板划线时需要的辅助工具更多,比如说:铸铁方箱、划线方箱、铸铁弯板、铸铁直角尺、激光准直仪等设备。一般加工企业都需要进行平板划线来辅助加工,所以以上所说的的辅助工具是必不可少的。

   河北华诺机械铸造有限公司主营产品就包含平板划线所需的所有辅助工具及铸铁划线平板主设备,并长期提供售后服务,欢迎来电咨询。
