三维柔性焊接平台细节展示

　　三维柔性焊接平台是属于一种多工能工装夹具产品，铸铁材质有灰铸铁和碳钢两种材质，灰铸铁铸造的三维平台具有稳定性高、耐磨、抗腐蚀适合较大工件工装焊接使用。碳钢焊接的三维平台一般尺寸较小适合一些小工件的组装焊接使用。以下为还没有使用过三维柔性焊接平台的单位展示一下三维平台的具体细节及部分工装组件。

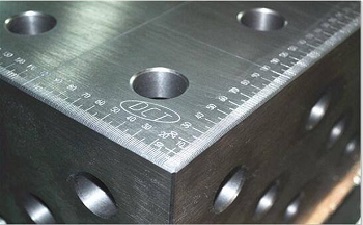

　　灰铁铸造型的三维平台是根据工作孔的直径大小来区分类别的。常用孔径为28mm，孔距为100mm，另外一种规格孔径为直径16mm，孔间距为50mm，使用单位可根据自身产品尺寸选择合适的三维柔性焊接平台。

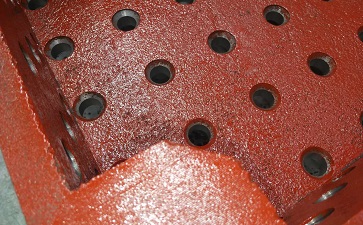

　　三维柔性焊接平台所有孔都是通过数控加工来完成的，一般为提高加工效率，是使用规定尺寸U钻进行加工的。孔背面采用倒角刀具进行逐个倒角加工，由于是使用数控机床进行加工所以加工数据统一，可以在三维平台工作面上任意区域进行快速组装。

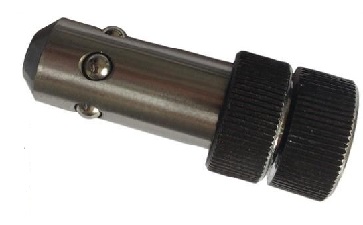

　　使用频率**的工装夹具附件是定位角尺及快速锁紧销、快速压紧器等。三维柔性工装的特点是使用简便、拆装速度快、定位精准度高。
