机床工作台t型槽常用尺寸
机床工作台T型槽常用尺寸根据机床工作台尺寸大小不同选用不同规格的T型槽尺寸,常用尺寸有22、28、36、42、48.54六种尺寸。

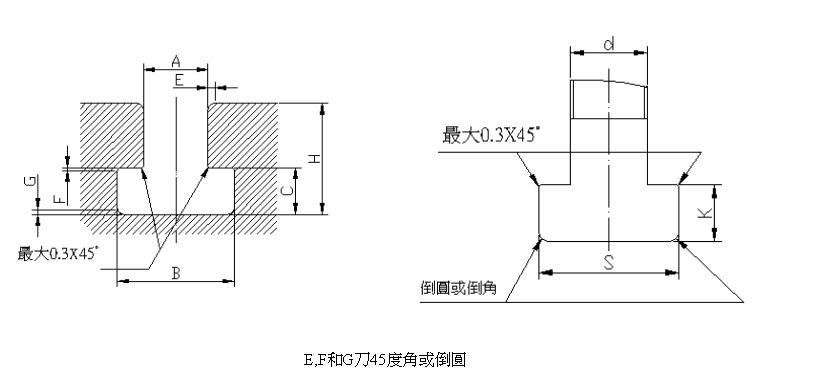

根据上图所示例如22T型槽是指T型槽上开口(A)尺寸,这种上开口尺寸适用直径M18的T型螺栓,所对应的下开口尺寸(B)范围37mm 至 40mm之间,下开口高度范围(C)是小16mm至18mm。总深度范围(H)是38mm至45mm(这个尺寸根据机床工作台的承重范围决定,承重越大深度值越大,相反则深度值越小)。

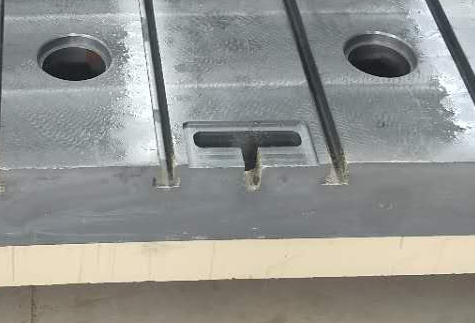

上图是机床工作台采用28T型槽,这种尺寸适用直径为24的T型螺栓,下对应的下开口(B)尺寸为46mm至50mm之间,下开口高度(C)尺寸是20mm至22mm。总深度(H)尺寸是48mm至56mm(这个尺寸根据机床工作台的承重范围决定,承重越大深度值越大,相反则深度值越小)。

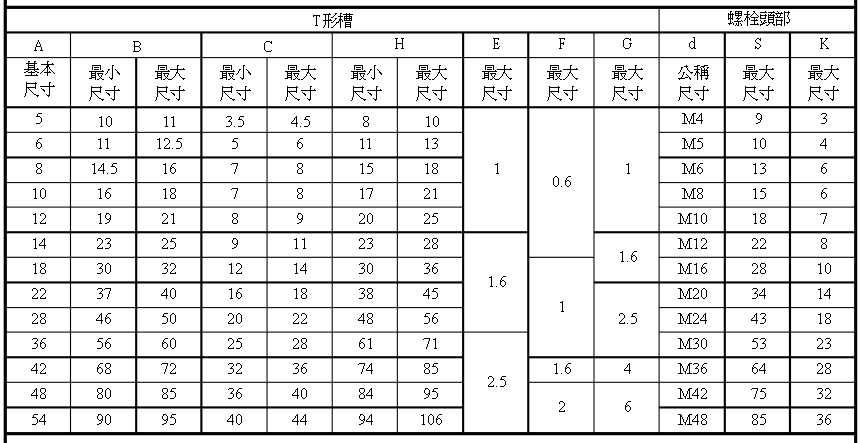

这两种详细尺寸是较为常用的尺寸,其他常用尺寸可以参照下列图进行选用。

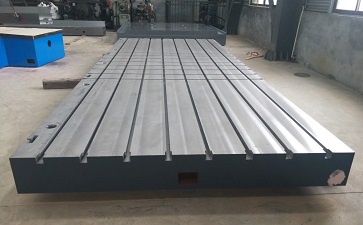

单趟T型槽长度超过4米及以上尺寸需要设计退丝孔,比如说总长度为6米的t型槽需要在每个t型槽上面设计至少2个退丝孔平均每2米一个,这样有利于t型槽铸铁平台在使用时通过短距离滑动就可以快速拆装t型螺栓,节约操作时间提高工作效率。
以上t型槽尺寸数据由河北华诺机械铸造有限公司搜集并根据多年加工生产经验进行整理编辑,仅供参考!我公司可根据机床工作台使用单位提供的具体图纸进行铸造加工生产,欢迎广大新老客户来电洽谈!
